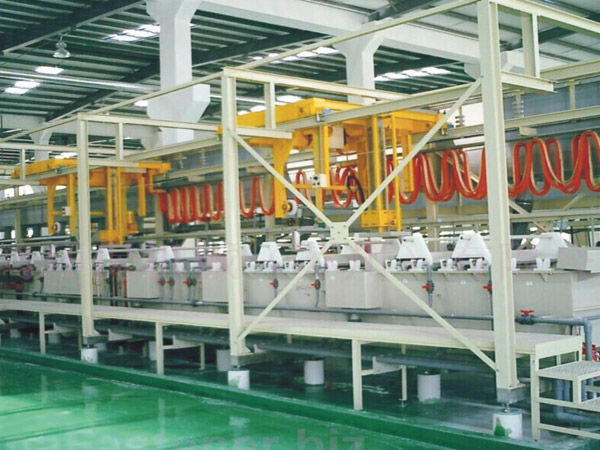

ZDX—30電鍍生產線采用了直線懸臂式行車，行車架上有可升降的吊鉤。行車和吊鉤各由一臺電機帶動，由變頻器控制電機的速度。在行車的適當位置裝有接近開關的SQ和感應片，在定位軌上依照工位安裝感應片，行車的平移和吊鉤的上下均由SQ接近感應片來定位。為了簡單的說明行車在該電鍍生產線中工作過程，現將30個工位的流程簡化為5個工位：上料工位、前處理工位、鍍槽工位、后處理工位、下料工位。工作過程如圖1所示。簡單說明如下
上、下料工位是行車運行的始末位置。在上料處人工掛好鍍件，行車即可按照工藝要求運行，在下料處放下鍍件，就返回上料工位繼續掛鍍件，循環電鍍工作。
掛好鍍件吊鉤上升，SQ接近到上限感應片時停止，轉到下一步工序；
行車右移，直至SQ接近2號感應片時才停止，吊鉤正好在前處理工位上方；
吊鉤下降，直至SQ接近下限感應片時才停止，鍍件放入前處理槽里，按具體工藝要求定時一段時間處理好鍍件；
定時時間一到，吊鉤上升提起鍍件，直至SQ接近上限感應片時才停止，繼續轉到下一步工序；
行車?yán)^續右移，直至SQ接近3號感應片停止，鍍件恰好在鍍槽工位的正上方
吊鉤下降，直至SQ接近下限感應片時才停止，鍍件放入鍍槽里，按具體工藝要求定時一段時間電鍍好鍍件；
電鍍完畢，吊鉤上升直至SQ接近上限感應片停止，鍍件恰好在后處理槽工位的正上方；
行車?yán)^續右移，直至SQ接近4號感應片才停止，鍍件恰好在后處理槽工位的正上方；
吊鉤下降，直至SQ接近下限感應片時才停止，鍍件放入后處理槽里，進行回收鍍液，并且水洗干凈；
吊鉤上升到位后，行車?yán)^續右移到達下料工位放下鍍好的工件，并且返回上料工位重復前述工序。
